کابل کواکسیال

Filter
تنظیم جهت نزولی

7موردها

تا بر صفحه
مشاهده به عنوان مشبک لیست

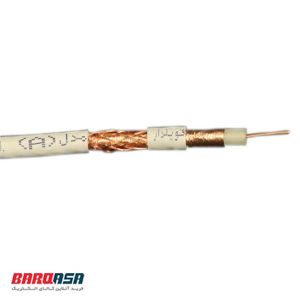

  1. کابل کواکسیال آمل مدل A
    Rating:
    0%
    Quickview

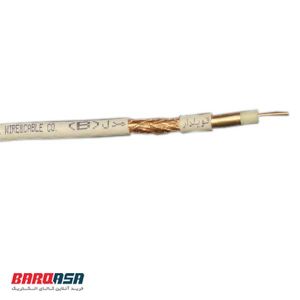

  2. کابل کواکسیال آمل مدل B
    Rating:
    0%
    Quickview

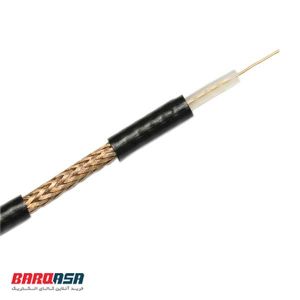

  3. کابل کوکسیال آمل مدل C
    Rating:
    0%
    Quickview
  4. کابل کواکسیال آمل مدل D
    Rating:
    0%
    Quickview

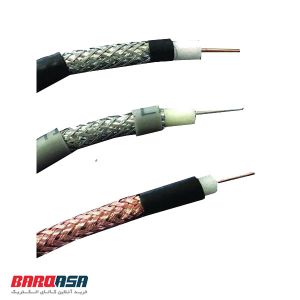

  5. کابل کواکسیال آمل مدل RG60
    Rating:
    0%
    Quickview

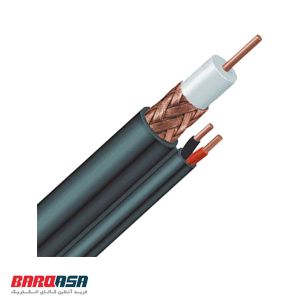

  6. کابل کواکسیال ترکیبی آمل مدل RG
    Rating:
    0%
    Quickview
  7. کابل کواکسیال آمل مدل 2/5C
    Rating:
    0%
    Quickview
Filter
تنظیم جهت نزولی

7موردها

تا بر صفحه
مشاهده به عنوان مشبک لیست

خرید انواع کابل کواکسیال

مقدمه

خرید کابل کواکسیال


در بازار انواع کابل‌ها با کاربردهای مختلفی تولید و عرضه می‌شوند که اکثر آن‌ها وظیفه انتقال جریان‌های الکتریکی و اطلاعات را بر عهده دارند‌. در این مقاله قصد داریم به بررسی جامع کابل‌های کواکسیال بپردازیم.

کابل کواکسیال چیست؟

کابل کواکسیال که گاهی اوقات کابل کواکس نیز نامیده می‌شود، یک کابل است که سیگنال‌های فرکانس رادیویی (RF) را از یک نقطه به نقطه دیگر منتقل می‌کند. سرعت انتقال کابل‌های کواکسیال 10 مگابیت در ثانیه است و 80 برابر ظرفیت انتقال بیشتری نسبت به کابل‌های مخابراتی را ارائه می‌دهند.

این فناوری از اوایل قرن بیستم وجود داشته است و به دلیل دوام بالا و نصب راحت، بیشتر برای اتصال تجهیزات آنتن و ماهواره در خانه‌ها و سازمان‌ها مورد استفاده قرار می‌گیرند.

انواع کابل‌ کواکسیال و کاربرد آن‌ها

انواع کابل کواسیال
انواع مختلفی از کابل کواکسیال وجود دارد که بر اساس ضخامت سیم و مقاومت متفاوت هستند. ضخامت سیم به ضخامت کابل اشاره می‌کند و با اندازه‌گیری راهنمای رادیویی یا عدد RG محاسبه می‌شود.

دو نوع کابل کواکسیال وجود دارد: یک نوع کابل دارای مقاومت 75 اهم (Ω) و دیگری کابل با مقاومت 50 اهم. از کابل‌های 75 اهم برای سیگنال‌های ویدئویی استفاده می‌شود. کابل‌های 50 اهم برای انتقال داده و ارتباطات بی‌سیم به کار می‌روند.

کابل کواکسیال RF

کابل‌های کواکسیال RF برای انتقال سیگنال های فرکانس رادیویی استفاده می‌شوند. آنها کابل ورودی استاندارد در تلویزیون‌ها هستند و یک پین دارند که به ورودی RF دستگاه متصل می‌شود.

کابل RG-6

از کابل‌های کواکسیال می‌توان برای انتقال سیگنال برای اتصال به اینترنت استفاده کرد، اما سیگنال‌های اینترنت در فرکانس‌های بالاتری نسبت به ویدئوهای آنالوگ معمولی اجرا می‌شوند. کابل RG-6 برای برآورده کردن این نیاز طراحی شده است. این نوع کابل رسانای بزرگتری دارد، کیفیت سیگنال بسیار بهتری را ارائه می‌دهد و عایق دی‌الکتریک آن ضخیم‌تر است. علاوه بر این، برخی از کابل‌های RG-6 با نوع متفاوتی از شیلد ساخته شده‌اند که سیگنال‌های سطح گیگاهرتز را به نحو بهتری انتقال می‌دهند.

کابل کواکسیال بی‌کیفیت بر سیگنال دریافتی تلویزیون اثر منفی می‌گذارد؛ بنابراین لازم است که کابل مناسبی برای این کار انتخاب کنید. کابل طراحی شده برای تلویزیون خانگی باید 75 اهم باشد و کابل کواکسیال RG-6 برای تلویزیون ایده‌آل است.

از هر دو کابل‌ RG-59 و RG-6 برای انتقال سیگنال‌های ویدیویی استفاده می‌شود اما کابل‌های RG-6 در دریافت و انتقال سیگنال‌های ویدئویی دیجیتال بهتر از کابل RG-59 عمل می‌کنند.

کابل RG-59

بهترین نوع کابل برای سیستم‌های دوربین مدار بسته RG-59 است. کابل RG-59 یک کابل رایج در تنظیمات خانگی و مشابه کابل RG-6 است، اما رسانای مرکزی بسیار ضعیف‌تری دارد. این کابل انتخاب خوبی برای انتقال‌ داده در مسافت‌های کوتاه و فرکانس پایین است. این نوع کابل معمولا به عنوان کابل آنتن نیز شناخته می‌شود. RG-11 نسبت به سایر کابل‌ها، ضخامت سیمی بالاتری داشته و فضای بیشتری را برای انتقال سیگنال‌ها فراهم می‌کند. به همین دلیل کابل‌های RG-11 در انتقال سیگنال‌های HD قوی با سرعت عالی عمل می‌کنند.

کابل RG-11

بهترین کابل برای سیستم‌های HDTV، کابل RG-11 است. کابل RG-11 به راحتی قابل شناسایی است؛ زیرا از دیگر کابل‌های کواکسیال ضخیم‌تر است و همین مسئله کار با آن را دشوارتر می‌کند. با این حال، سطح از دست دادن سیگنال آن نسبت به کابل‌های RG-6 یا RG-59 پایین‌تر است و به همین دلیل از این نوع کابل‌ می‌توان برای انتقال داده‌ها در مسافت‌های طولانی‌تر استفاده کرد.

کابل کواکسیال ترکیبی

به کابل‌های کواکسیالی گفته می‌شود که عمدتا در سیستم‌های دوربین مداربسته استفاده می‌شود. به این صورت که در کنار کابل کواکسیال در این نوع دو رشته سیم قرار‌گرفته‌ است تا به کمک آنها برق برای دوربین ها برده شود.

 اندازه کابل‌های کواکسیال

برای تشخیص انواع مختلف کابل کواکسیال، برای شناخت بهتر کابل‌های کواکسیال می‌توانید از جدول راهنمای اندازه کابل‌های کواکسیال زیر استفاده کنید.



قطر خارجی ‌(اینچ) قطر خارجی (میلی‌متر) نوع کابل کواکسیال
۰.۱۹۵ ۴.۹۵ RG-58
۰.۲۴۲ ۶.۱۵ RG-59
۰.۲۷۵ ۶.۹۰ RG-6
۰.۲۴۲ ۶.۱۵ RG-62
۰.۴.۵ ۱۰.۳۰ RG-11
۰.۵۵۵ ۱۴.۱۰ RG-12
۰.۴۰۵ ۱.۳۰ RG-213



اجزای کابل کواکسیال

کابل‌های کواکسیال یک انتخاب محبوب هستند؛ زیرا طراحی محافظ یا شیلد آن‌ها به هادی مرکزی امکان انتقال سریع داده‌ها را می‌دهد و در عین حال از آسیب و تداخل محافظت می‌کند.

کابل‌های کواکسیال از چهار لایه مختلف ساخته می‌شوند:

1. هادی مرکزی یا مغزی کابل که معمولا یک سیم مسی است و داده‌ها و اطلاعات از آن عبور می‌کنند.

2. یک عایق پلاستیکی یا پلیمری که دور سیم مسی مرکزی قرار دارد.

3. شیلد بافته شده که از مس ساخته شده است و از کابل در برابر تداخل الکترومغناطیسی (EMI) محافظت می‌کند.

4. لایه خارجی که شامل یک روکش پلاستیکی است و از لایه‌های داخلی در برابر آسیب محافظت می‌کند.

کابل کواکسیال با حمل داده‌ها در هادی مرکزی کار می‌کند، در حالی که لایه‌های محافظ دور آن مانع از دست دادن سیگنال می‌شوند و به کاهش تداخل در برابر EMI کمک می‌کنند.

اولین لایه که عایق یا دی‌الکتریک نام دارد، فاصله بین هادی مرکزی و لایه‌های بیرونی را ایجاد می‌کند و همچنین نقش غیرهادی را بازی می‌کند.

لایه‌های بعدی که شیلد نیز نامیده می‌شوند و به عنوان سپری محافظ عمل می‌کنند، امواج الکتریکی و رادیویی را دور نگه می‌دارند. لایه‌های مختلف کابل کواکسیال در تصویر زیر نشان داده شده است:



بخش‌های مختلف یک کابل کواکسیال


جنس کابل‌های کواکسیال

جنس کابل کواکسیال از چیست
جنس کابل های کواکسیال یا از جنس مس و یا کابل‌هایی از جنس آلومینیومی هستند. البته کابل‌های کواکسیال آلومینیوم روکش شده با مس CCAM نیز وجود دارند که به علت ترکیب هادی با اکسیژن یا اکسیده شدن این فلزات، باعث فرسودگی و در آخر تضعیف سیگنال‌ها می‌شود. در این بین کابل‌های کواکسیال با رسانای مس، بهترین جنس را دارند و جنس هادی مس بیشتر از انواع دیگر جنس‌های کابل‌های کواکسیال به خریداران پیشنهاد می‌شود.

برندهای تولید کننده

در ادامه به معرفی چند نمونه از بهترین برندهای تولیدکننده ایرانی در زمینه کابل‌های کواکسیال می‌پردازیم.

برند صنعتی الکتریک خراسان

این شرکت در سال ۱۳۴۵ تاسیس شده و یکی از اولین تولیدکنندگان کابل و سیم در ایران به حساب می‌‌آید.

شرکت صنعتی الکتریک خراسان از اولین شرکت‌های دریافت‌کننده استاندارد ایران ISIRI (معادل IEC 227 اروپا) بوده و محصولات خود را بر اساس استانداردهای مختلفی تولید می‌کند.

به غیر از کابل کواکسیال، این شرکت انواع سیم و کابل از جمله انواع کابل‌های شیلددار مسلح و غیرمسلح، سیم‌ و کابل‌ساختمانی، کابل‌های افشان، کابل‌های کنترل و قدرت با عایق PVC و XLPE ، سیم‌های خودرو، کابل مخابراتی، آیفونی و ... را تولید می‌کند. شرکت صنعتی الکتریک خراسان توانسته است در سال ۲۰۰۰ گواهینامه ایزو ۹۰۰۲ در مدیریت کیفیت را از شرکت SGS سوئیس دریافت کند.

سیم و کابل کرمان

برند سیم و کابل کرمان طی سال‌ها همکاری با سازمان های دولتی و خصوصی تجربیات خوب و فراوانی کسب کرده است. برند کرمان از معروف‌ترین برندهای ایرانی در زمینه تولید انواع کابل آنتن، کابل‌های مخابراتی و کابل کواکسیال است. کابل کرمان عملا تمام محدوده‌های فرکانسی را پوشش می‌دهد.

برند سیم و کابل افلاک

افلاک یکی از بزرگترین واحدهای تولید سیم و کابل در شرق اصفهان و از معتبرترین و بهترین برندهای تولید کننده سیم و کابل در ایران است. این برند با برنامه‌ریزی مشخص، تحقیق و توسعه مداوم و تکیه بر کیفیت و مرغوبیت محصولات خود۷ بیش از 1200 نوع سیم و کابل مخابراتی مختلف از جمله کابل، کواکسیال، سیم افشان، ارت، نایلون و کیسه‌ای، کابل‌های افشان و زوجی و انواع کابل‌های دیگر را تولید و به بازار عرضه می‌کند. این شرکت با حدود 15 سال سابقه صادرات به کشورهای منطقه از جمله عمان، قطر، گرجستان، روسیه، عراق، ترکمنستان و ارمنستان در سال ۱۳۹۸ توانست عنوان صادرکننده نمونه ملی را دریافت کند.

برند سیم و کابل سیمکو

سیمکو نیز از برندهای شناخته شده در زمینه تولید انواع کابل است. شرکت سیمکو تاکنون رویکرد اجرایی خوبی در زمینه تولید سیم و کابل داشته و بیش از 100 نوع سیم و کابل مختلف از جمله کابل‌های کواکسیال و مخابراتی را طراحی و تولید کرده است. شرکت سیم و کابل سیمکو محصولات خود را طبق استانداردهای اروپا تولید می‌کند.

برند پرتو الکتریک

برند پرتو الکتریک یکی دیگر از  بهترین برندهای تولید کننده در زمینه تولید انواع سیم و کابل در ایران است. این شرکت محصولات متنوعی تولید می‌کند. کابل افشان، کابل مفتول، کابل کولری، کابل مخابراتی، کابل آنتن و سیم‌های نایلون بخشی از انواع تولیدات این برند است. این شرکت، همچنین انواع کابل کواکسیال، کابل‌های برق با هادی مسی را تولید می‌کند. شرکت پرتو الکتریک تاکنون موفق به کسب گواهینامه‌ها و استانداردهای زیادی شده که کیفیت ساخت محصولات را تضمین می‌کند.

مزایا و معایب کابل کواکسیال

مزایای استفاده از کابل کواسیال
مزایای کابل کواکسیال

ارزان بودن

سیم‌کشی و نصب آسان

گسترش آسان

مقاومت خوب در برابر EMI

ظرفیت تا 10 مگابیت در ثانیه

بادوام

یکی دیگر از مزایای کابل کواکسیال این است که میدان الکترومغناطیسی حامل سیگنال تنها در فضای بین رساناهای داخلی و خارجی وجود دارد. این بدان معنی است که برخلاف سایر انواع خطوط انتقال، کابل‌های کواکسیال را می‌توان بدون نگرانی از افت برق در کنار اجسام فلزی نصب کرد.

معایب کابل کواکسیال

هزینه بالا جهت نصب

کاهش و افت سیگنال در مسیرهای طولانی

نیاز به تهیه و استفاده از برخی تجهیزات خاص جهت انشعاب‌ها

عیب اصلی استفاده از کابل کواکسیال این است که خرابی یک کابل می‌تواند کل شبکه را از بین ببرد.

نکات مهم در هنگام خرید کابل‌های کواکسیال

برندها و شرکت‌های مختلفی در زمینه تولید و عرضه کابل کواکسیال فعالیت می‌کنند و سطح کیفیت و مواد به کار رفته در محصولات هر یک از آن‌ها ممکن است متفاوت باشد؛ به همین دلیل اولین نکته‌ای که بایستی در زمان خرید به آن توجه کنید نوع برند کابل کواکسیال است.

دومین نکته‌ای که باید هنگام خرید کابل‌های کواکسیال در نظر بگیرید طول کابل از سیستم گیرنده تا سیستم ارسال‌کننده است که باید بر حسب آن، میزان کابل تهیه شود تا به صورت یکدست و بدون نیاز به کم کردن یا اضافه کردن به کابل بتوان به صورت بهینه از کابل استفاده کرد.

سومین نکته‌ در انتخاب کابل، کاربرد آن است که پیش از خرید باید ویژگی‌ها، جنس و کاربردهای کابل بررسی گردد. برای نمونه می‌توان گفت که برای مکان‌هایی که به متراژ بسیار بالای کابل کواکسیال نیاز است بهتر است تا از کابل مسی انتخاب استفاده شود؛ در صورتی که در کنار کابل کواکسیال کابل برق نیز به کار رفته باشد بهتر است تا از کابل کواکسیال با شیلد استاندارد استفاده شود.

عوامل موثر بر کیفیت و قیمت

در کابل‌های کواکسیال عوامل مختلفی موجب تغییرات قیمت می‌شود. نوع مواد اولیه‌ای که در کابل‌های کواکسیال به کار رفته به صورت مستقیم بر قیمت کابل اثر می‌گذارد. در ایران، انواع کابل‌های کواکسیال در جنس‌های مختلف مانند کابل کواکسیال با رسانای مسی، کابل کواکسیال دارای رسانای آلومینیومی و کابل کواکسیال با رسانای CCAM عرضه می‌شود. جنس سیم، نوع پوشش و شیلدهای به کار رفته در کابل، متراژ مورد نیاز و غیره همگی در تعیین قیمت نهایی کابل‌های کواکسیال تاثیر دارند؛ اما به طور کلی کابل‌های کواکسیالی که از جنس مس ساخته شده‌اند به دلیل کیفیت بهتر با قیمت بالاتری نسبت به دیگر انواع آن به فروش می‌رسند.

قیمت

قیمت کابل کواکسیال با رسانای مسی نسبت به دیگر انواع کابل‌های این دسته گران‌تر است. کیفیت مواد پلیمری که در ساخت کابل کواکسیال به کار می‌رود در تعیین قیمت این محصول، اثر چشمگیری دارد. قیمت کابل‌های کواکسیال به مولفه‌های مختلفی بستگی دارد که در بالا به آن اشاره کردیم. با این حال مانند تمامی سیم و کابل‌های دیگر مهم‌ترین مولفه قیمت روز مس است. از دیگر عواملی که تاثیر بسزایی بر قیمت کابل کواکسیال می‌گذارد نوع و جنس شیلدی است که در کابل به کار رفته است. به عنوان مثال در برخی از کابل‌ها علاوه بر شیلد مسی بافته شده فویل آلومینیوم نیز برای تقویت به کار می‌رود یا در برخی دیگر از موارد برای کاهش قیمت از تعداد تارهای شیلد مسی کم می‌کنند که از کیفیت کابل می‌کاهد.

خرید عمده

شما می‌توانید انواع کابل‌های کواکسیال را به صورت عمده خریداری کنید. فروشگاه برق‌آسا با اتکا به دپوی عظیم کالا و خرید مستقیم از تولیدکنندگان به راحتی می‌تواند هر کالایی از جمله کابل کواکسیال را برای مصرف‌کنندگان عمده همچون سازندگان ساختمانی و فروشندگان کالای برق با بهترین قیمت تامین کند.
